金屬線槽、金屬電纜橋架
- 品牌：???
- 型號：???
1、橋架采用鋼制槽式電纜橋架，橋架主體在承受規范允許均布負載（支架跨距為2m）時，相對撓度值不大于1/200。
2、統一提供橋架及其附件、安裝輔件（蓋板、 連接片、螺栓、墊圈、立柱、膨脹螺栓等）。
3、橋架均采用VCI高耐腐雙金屬涂層（必須提供檢測機構3000h以上的鹽霧試驗和12周期交變濕熱試驗、20周期抗紫外線老化試驗合格的檢測報告）。
4、其余安裝金屬鋼件，如螺栓及螺帽、墊圈等采用低碳不銹鋼材質，符合標準且經達克羅處理或熱浸鍍鋅，鍍鋅量為600g/m2， 確保其抗銹能力。與橋架配套安裝的附件和組件，考慮與主體強度的一致性。

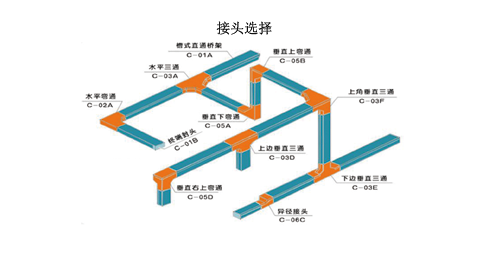

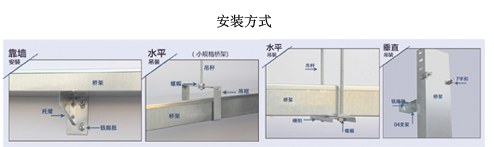

5、橋架由槽式的直線段、彎通、附件以及支、吊架等構成，支、吊架包括 托臂、立柱、吊架和其它固定支架等必要的設備。所有橋架附件、安裝輔件均符合標準及合同規定的要求。
6、尺寸允許偏差符合下列規定：
◆ 直通的單位件長度偏差：當長度為 2、3m 時，±3mm；長度為 4、6m 時，±4mm。 直通、彎通的寬度偏差：寬度不大于 400mm 時，±2mm；寬度大于 400mm 時，±3mm。
◆ 其它構件的尺寸偏差：按《一般公差線性尺寸的未注公差》GB/T1804 標準 C 級的規定。
7、焊接要求：焊接質量及允許缺陷符合GB50205規定的三級要求。
8、保護電路連續性：電纜橋架系統有可靠的電氣連接并接地，跨節點之間采用專用雙色接地導線接地，其連接電阻≤50mΩ。
9、耐撞擊能力：設備完全能承受GB/T2423.46-1997中碰撞能量為5J的撞擊，且不出現影響安全使用的變形和裂紋。
10、使用環境要求：溫度：150℃；溫度：-50℃；月平均相對濕度：95%.
